Prolimatech MK-26: montaggio

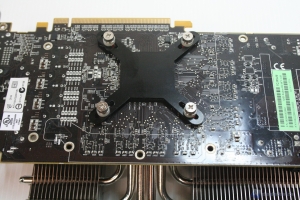

Avevamo più di qualche dubbio iniziale purtroppo; all’atto del montaggio siamo rimasti senza parole. Poche volte un dissipatore per VGA si è montato tanto facilmente. Bisogna montare i dissipatori passivi, stendere la pasta termica, montare le due staffe laterali serrando quattro viti, girare la scheda grafica con il dissipatore apposto, a contatto con la pasta termica, inserire i washer se non sono presenti, inserire il distanziatore gommato che permette l’isolamento elettrostatico ed inserire le viti nel backplate. Si può persino serrare a mano! Se fosse sempre così, sarebbe un vero piacere recensire dissipatori per VGA, e purtroppo possiamo assicurarvi che generalmente è un calvario. Che problemi potrebbe avere un sistema del genere? Se non si è pratici, si potrebbe avere qualche difficoltà ad inserire correttamente le viti in posizione, però basta uno sguardo veloce ed un allineamento corretto, unito ad una accortezza durante la procedura, nemmeno troppo marcata. Se possiamo darvi un consiglio, utilizzate dell’illuminazione diretta da sopra, di modo che abbiate un minimo di luce.

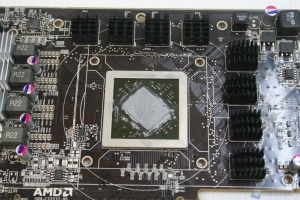

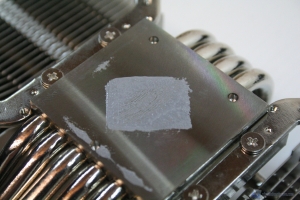

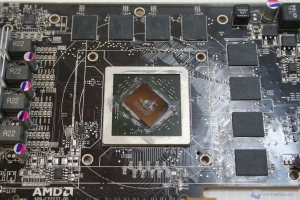

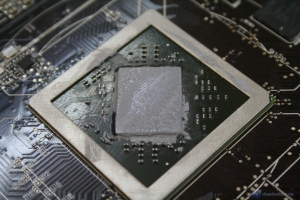

Un particolare dell’impronta termica:

I punti di forza di questa soluzione sono:

montaggio facilissimo e veloce

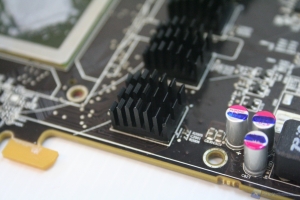

pad termico adesivo dei dissipatori passivi, facilissimo da installare e non problematico per quanto riguarda eventuali cadute, di questi ultimi, per effetto di gravità
montaggio semi tool-less
montaggio della ventola da 140mm immediato, due clip ed è fatto. Cinque secondi in totale per lato
bundle eccellente e completo

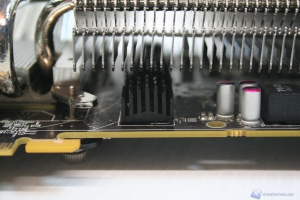

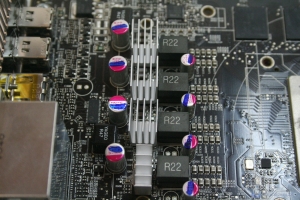

NOTA DISSIPAZIONE VRM: abbiamo utilizzato, ed utilizzeremo in futuro come parametro standard, i dissipatori passivi Arctic Cooling in alluminio.

Consigliamo comunque di controllare sempre l’impronta della pasta termica prima dell’accensione del PC, perché così non avrete problemi, o potrete risolverli anzitempo. Per quanto riguarda il montaggio della seconda ventola, da 120mm, si consiglia di utilizzare un modello avente un design standard, quindi quadrato e non circolare, di modo che il sistema di ritenzione sia stabile.

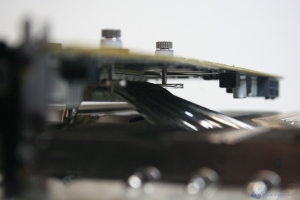

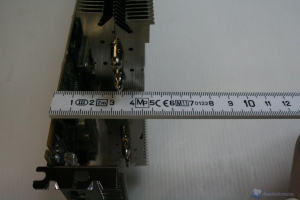

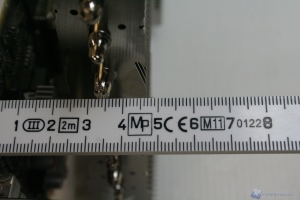

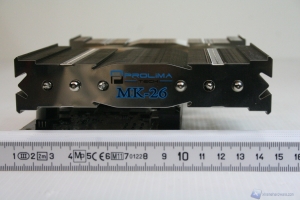

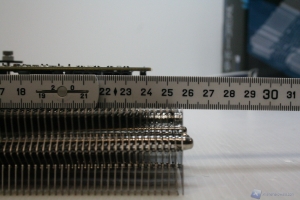

Dato il peso ci sarà il fenomeno del bending del PCB della VGA, qualora questa fosse posta in un case ATX o BTX. In soluzioni simili ai case Silverstone non ci sarà nessun problema, o meglio, sarà particolarmente contenuto.

NOTA BENDING PCB VGA: dato l’elevato peso dei moderni sistemi di dissipazione aftermarket, consigliamo di utilizzare dei sospensori partendo dalla base, ad esempio modelli simili “PowerColor Professional Graphics Interface Card Supporter Model POWER JACK”.

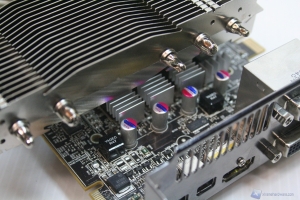

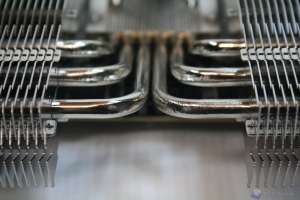

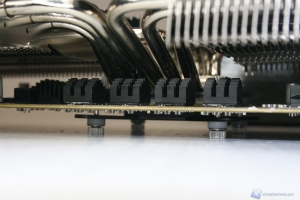

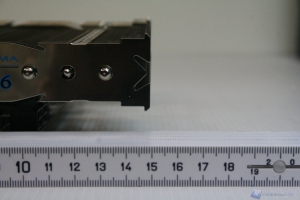

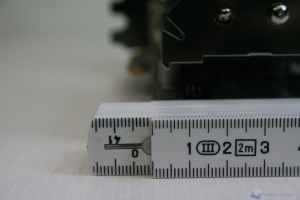

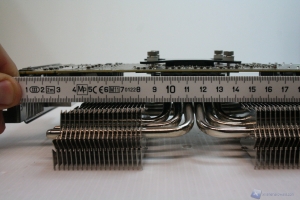

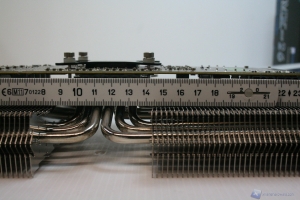

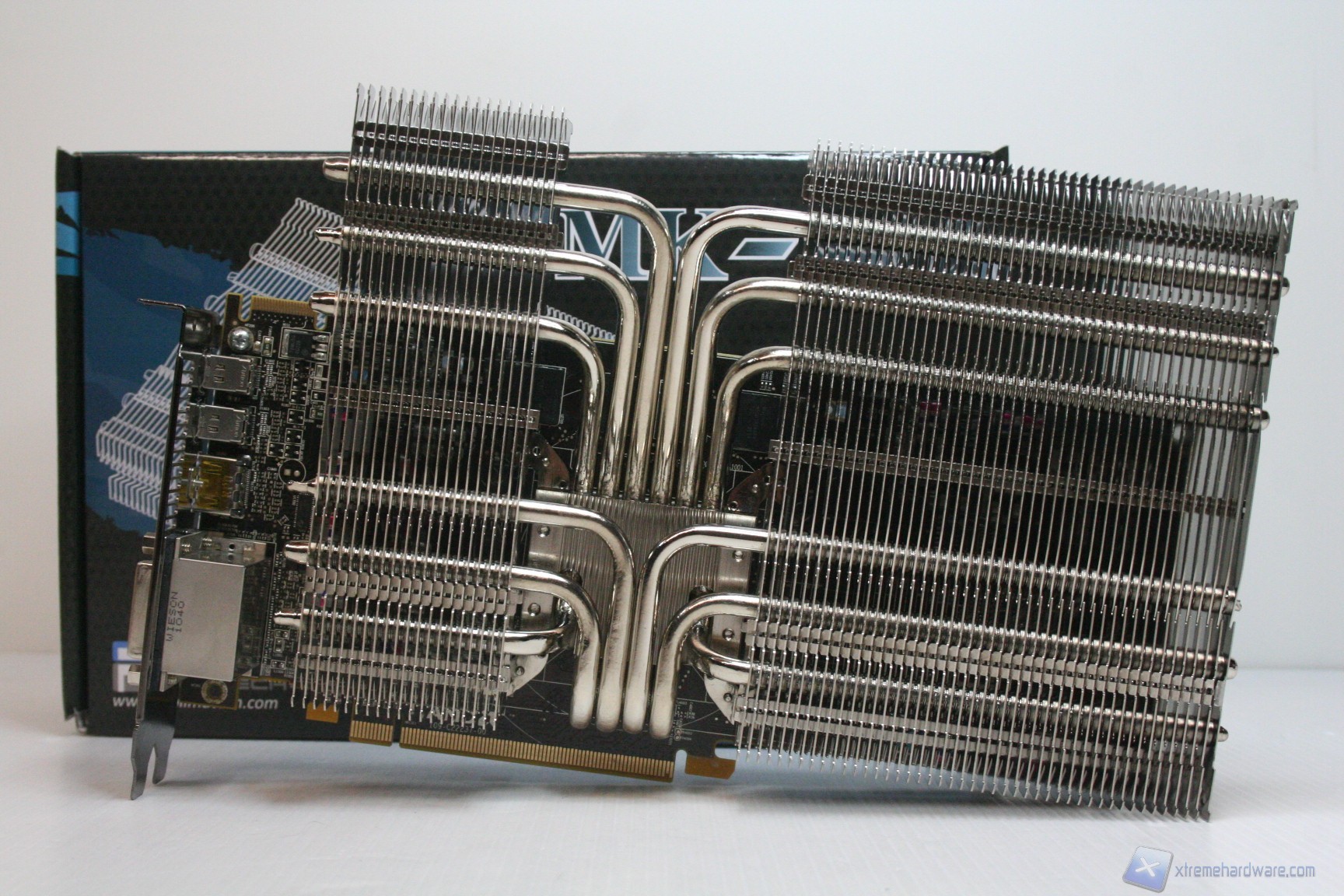

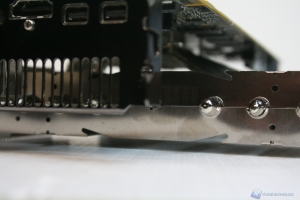

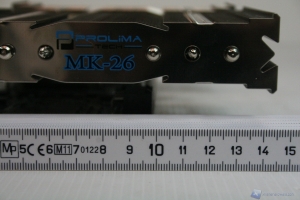

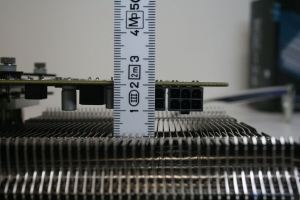

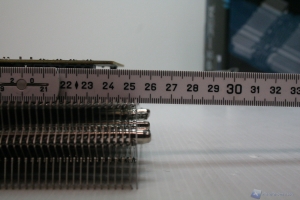

Di seguito alcune fotografie del montaggio su una Sapphire HD 6870 con PCB reference.
